盾構掘進管片吊機
所屬分類：
我公司生產的盾構掘進管片吊機可達到同類進口產品水平。而且使用維修方便，零配件供應及時。使用戶的使用成本大大降低。目前，我公司生產的盾構掘進管片吊機在上海隧道機械廠、廣東水電二局、廣州廣船大型機械設備有限公司、中船大型機械設備有限公司、中鐵工程裝備等單位使用，深受用戶好評。
聯系電話：
詳情介紹
隨著國民經濟的高速發展，我國城市軌道交通、水利輸水工程及城市綜合管廊等地下重點工程的建設都離不開盾構掘進機械。目前我國隧道掘進盾構機上關鍵零部件都是進口，其中包括盾構機上的管片吊機。我公司技術人員通過多年努力開發出一種能夠替代進口產品的盾構掘進管片吊機。
我公司生產的盾構掘進管片吊機由以下三部分組成：鋼結構部分、運行機構部分、電氣控制部分。1、鋼結構部分：有單軌式和雙軌式兩種形式，軌道采用國標優質工字鋼制作。2、運行機構包括起升機構和行走小車兩部分組成。起升機構使用我公司生產的環鏈電動葫蘆，該產品具有體積小、工作級別高(M5)、起重量有2t、3.2t、5t、6.3t四種規格。行走小車驅動有鏈條傳動、齒條傳動和膠輪驅動。行走小車爬坡能力強(爬坡坡度可達10度)。3、電氣控制部分，分有線遙控器控制和無線遙控器控制。兩種方式都能控制軌道梁上的起吊設備(環鏈電動葫蘆)的上、下運動和小車行走方向前、后運動。為了操作使用的安全性，防止操作人員的誤操作而產生故障。在電氣控制上對有線遙控操作和無線遙控操作具有互鎖功能。
我公司生產的盾構掘進管片吊機可達到同類進口產品水平。而且使用維修方便，零配件供應及時。使用戶的使用成本大大降低。目前，我公司生產的盾構掘進管片吊機在上海隧道機械廠、廣東水電二局、廣州廣船大型機械設備有限公司、中船大型機械設備有限公司、中鐵工程裝備等單位使用，深受用戶好評。
盾構機管片吊系統用環鏈電動葫蘆有關技術參數
|
起重量 |
2t |
3.2t |
5t、6.3t |
|
起升高度 |
按用戶要求 |
||
|
起升速度（m/min） |
單速：4、雙速：4/1 |
單速：6.4、雙速：6.4/1.6 |
單速：3.2、雙速：3.2/0.8 |
|
運行速度（m/min） |
10 |
單速：12、雙速：12/6 |
單速：10、雙速：10/5 |
|
起升電機型號 |
單速：16/10P-2K、 |
單速：21/10P-2K、雙速：21/10P-2/8/K |
|
|
起升電機功率 |
單速：2.3、 |
單速：4.5、雙速：4.5/1.1 |
|
|
起升電機防護等級 |
IP55 |
||
|
起升電機絕緣等級 |
F級 |
||
|
運行電機型號 |
YSE801-4 |
單速：ZDDY31-4、雙速：ZDDY31S-4/8 |
|
|
運行電機功率 |
0.5 |
單速:1.5、雙速：1.5/0.75 |
單速：2.2、雙速：2.2/1.1 |
|
運行電機防護等級 |
IP55 |
||
|
運行電機絕緣等級 |
F級 |
||
|
吊鉤結構型式 |
吊鉤式或吊叉式 |
||
|
傳動鏈條型號 |
16A |
20A |
28A |
|
傳動齒條模數Mn |
3 |
4 |
5 |
|
葫蘆爬坡能力（度） |
5 |
10 |
10 |
|
前、后梁轉彎角度（度） |
3 |
2 |
2 |
|

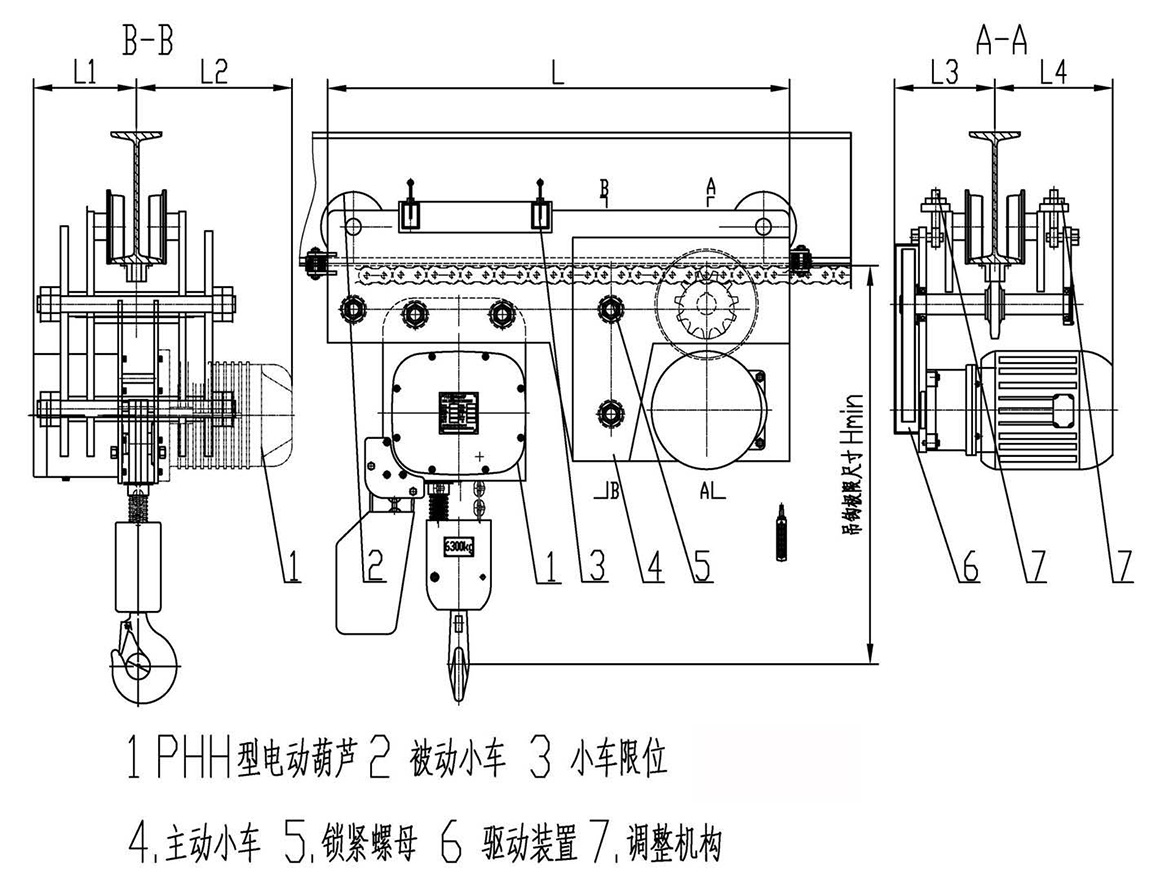

吊鉤極限尺寸H min(mm) |
560 |
770 |
950 |
|
L (mm) |
800 |
1020 |
1210 |
|
L1 (mm) |
200 |
274 |
274 |
|
L2 (mm) |
200 |
403 |
403 |
|
L3 (mm) |
220 |
259 |
263 |
|
L4 (mm) |
220 |
230 |
309 |

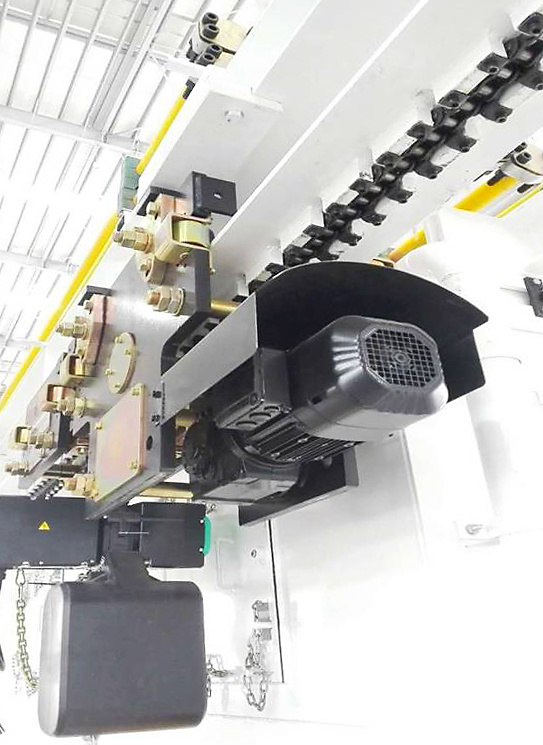

環鏈葫蘆管片吊機

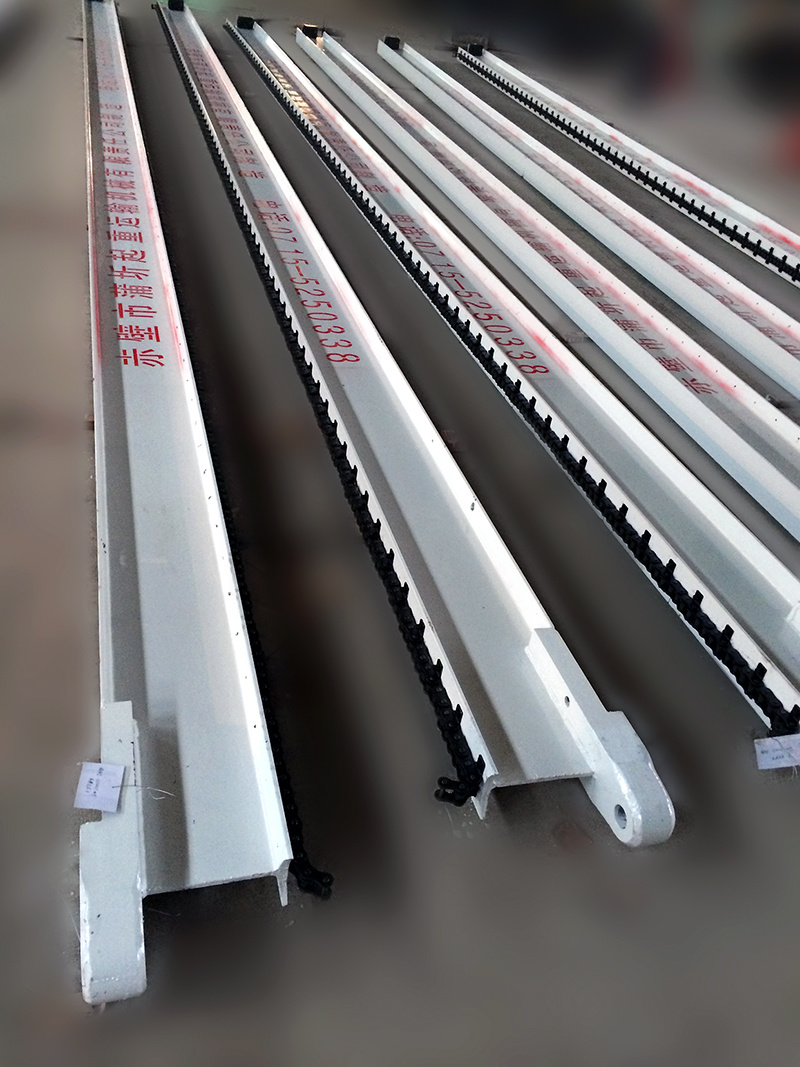

管片吊鋼結構

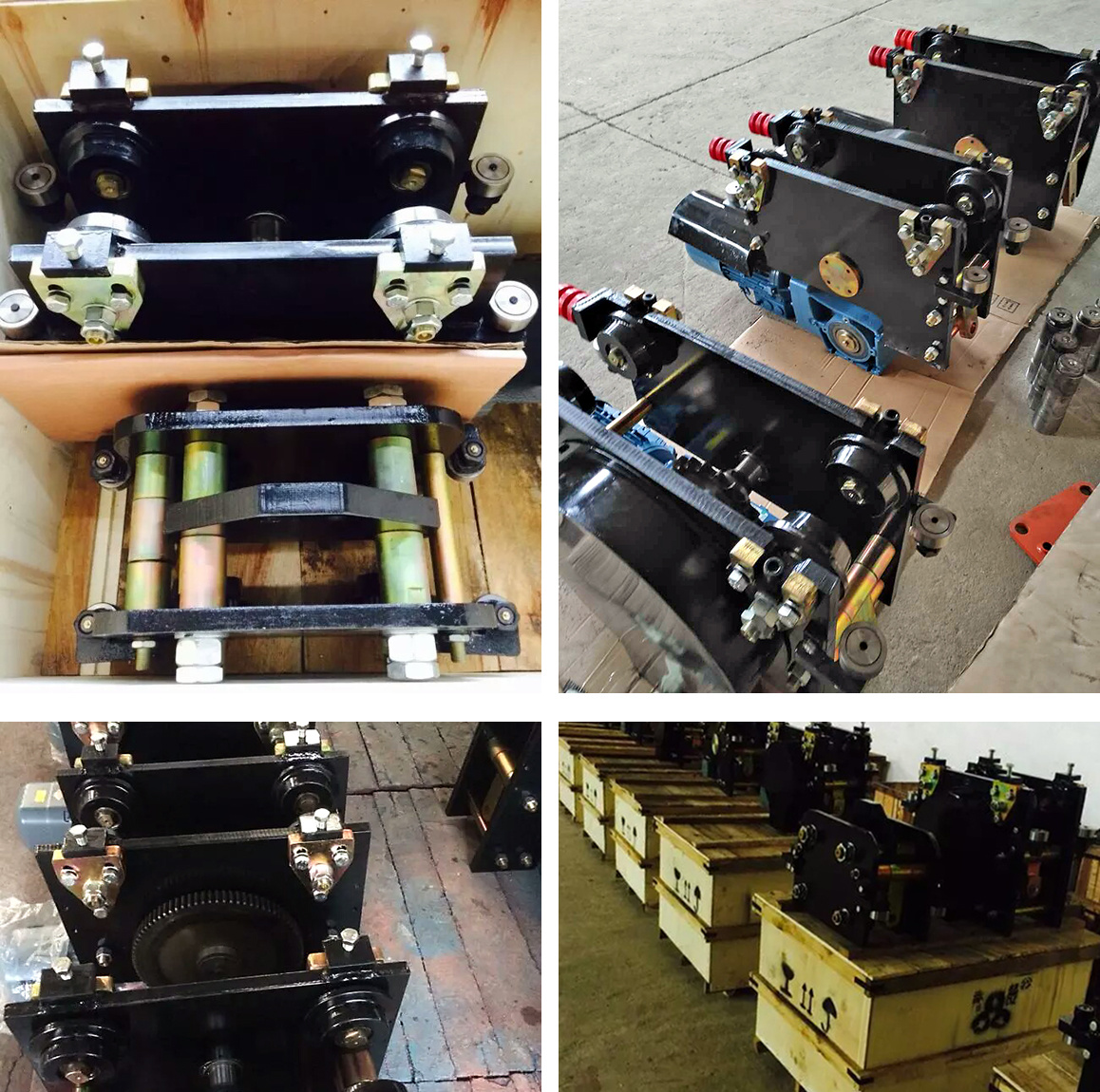

行走小車

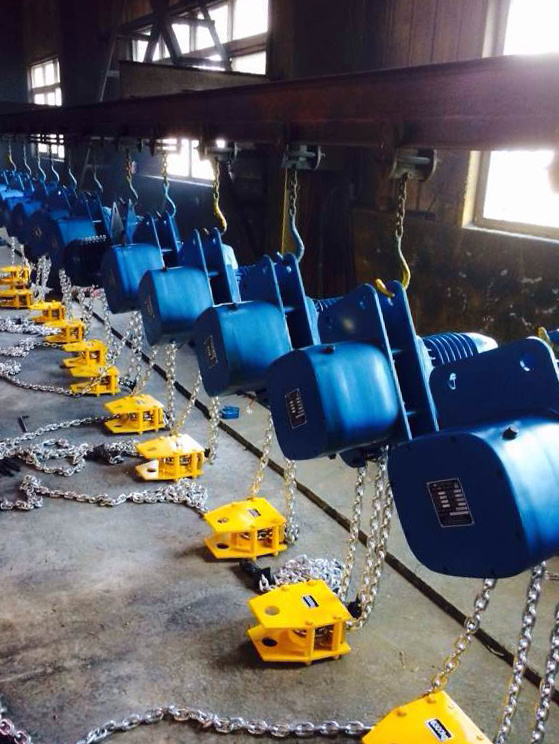

起升機構環鏈葫蘆

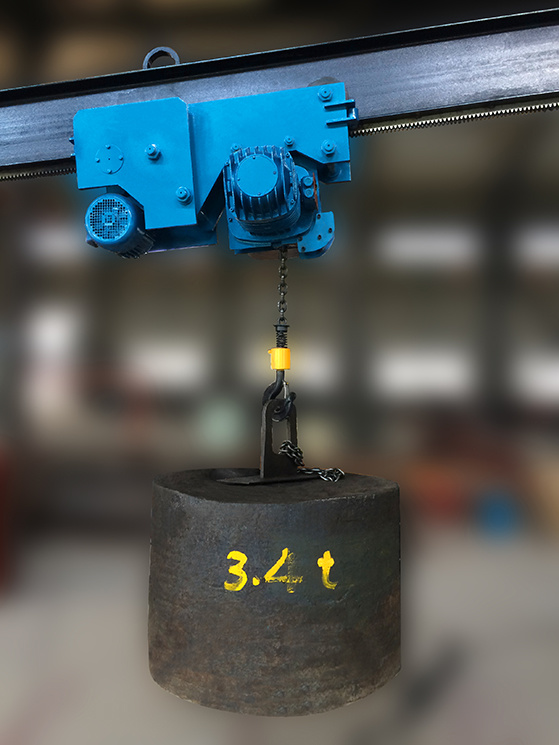

環鏈葫蘆管片吊機爬坡試驗

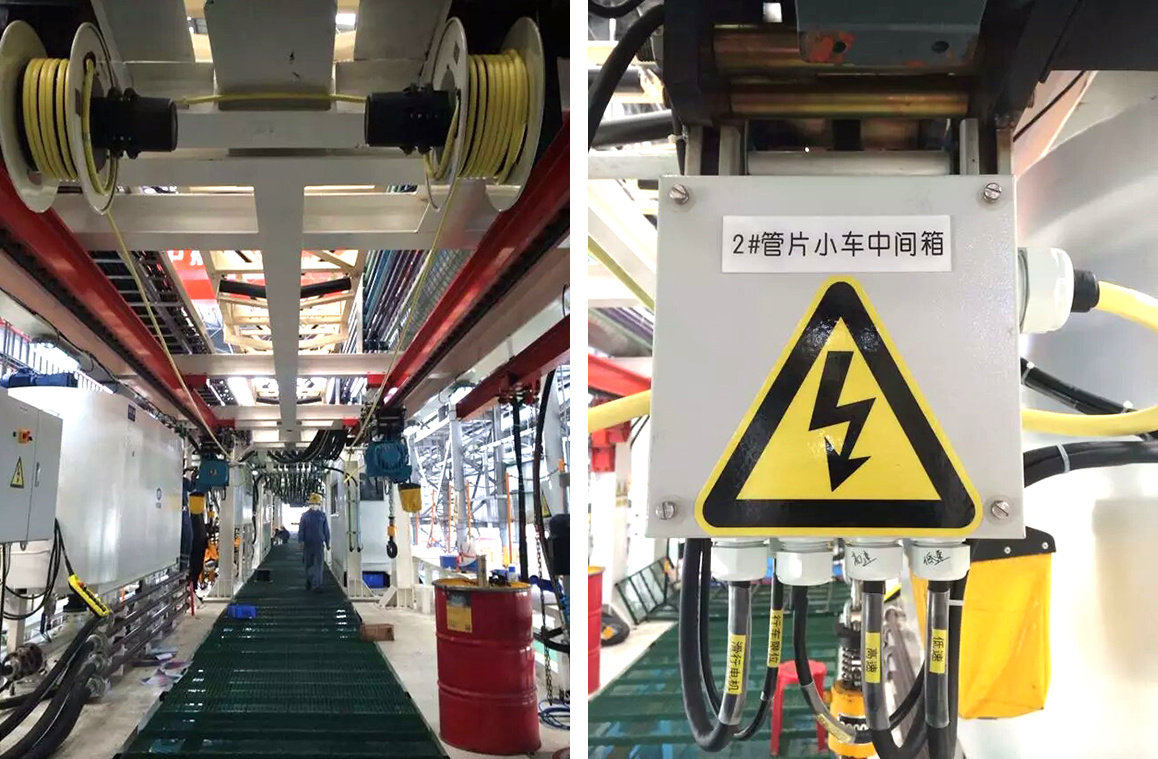

管片吊機電氣控制

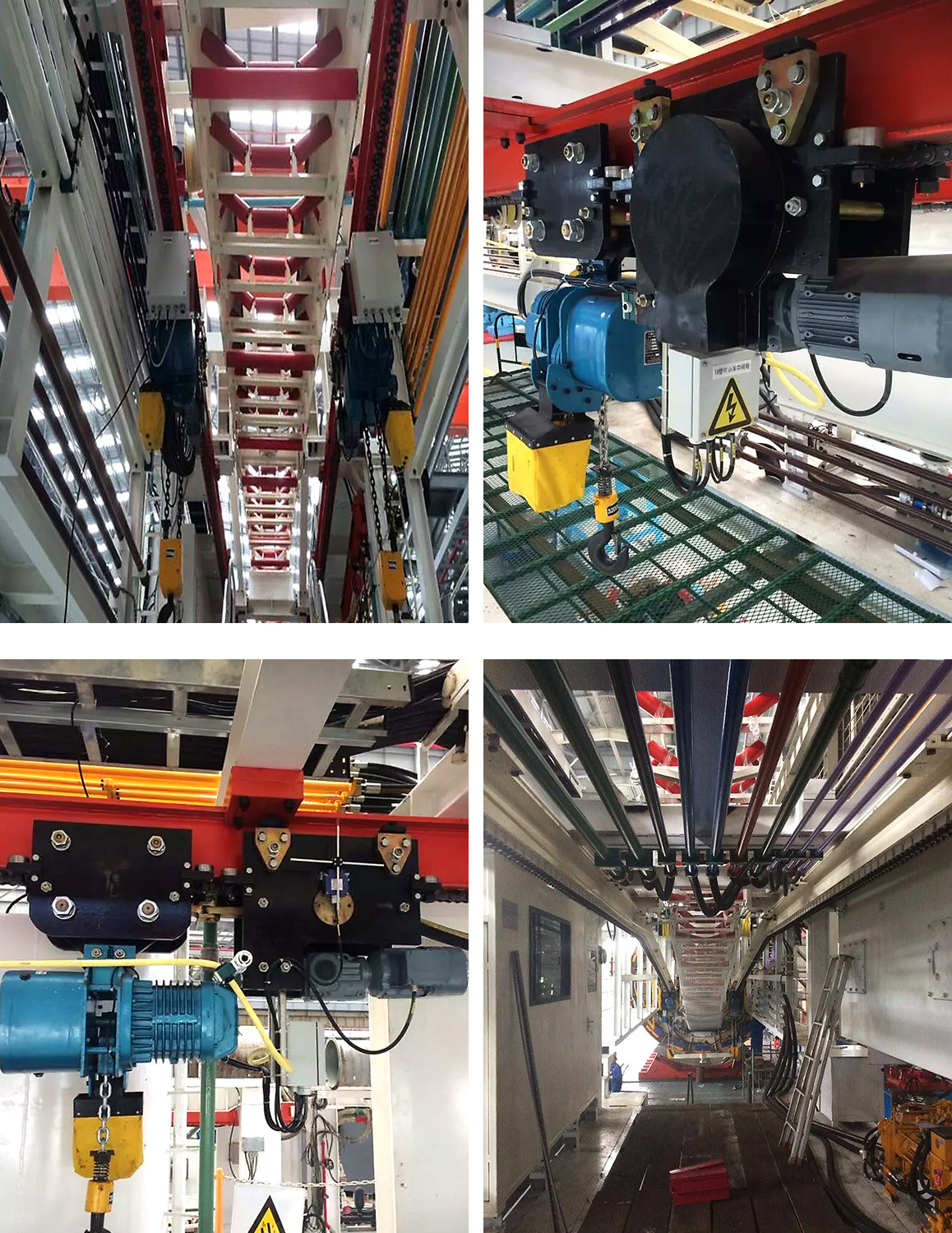

管片吊機安裝現場
